Ürün Tanımı

Fırın söndürme tepsisi ısıtma, aktarma ve soğutma sırasında iş parçalarını destekler. Tasarımı yalnızca fırın sıcaklığına değil, tüm çalışma sırasına uygun olmalıdır. Özel döküm tepsileri ve çerçeveleri, ısıl işlem hattı için parça düzenlemesinin, destek konumlarının ve taşıma arayüzlerinin birlikte tanımlanmasına olanak tanır.

Süreç boyunca yükün desteklenmesi

Yük aşamalar arasında hareket ettikçe tepsi, iş parçalarını amaçlanan konumlarında tutar. Temas alanları, etraflarındaki erişimi gözden kaçırmadan parçaları desteklemelidir. Ara parçalar, ara tespit elemanları veya istiflenmiş katmanlar kullanılıyorsa bunların düzeni montaj çizimine dahil edilmelidir.

Toplam kütle, yükleme gereksiniminin yalnızca bir kısmıdır. Yoğunlaştırılmış bir yük, eşit olmayan bir dağıtım ve eşit biçimde yayılmış bir yük, bir tepsiden farklı talepler doğurur. Bileşenin gerçek görev için gözden geçirilebilmesi için destek noktalarını ve amaçlanan maksimum yükleme düzenlemesini belirleyin.

Termal döngü ve soğutma koşulları

Söndürme armatürleri, mekanik yüklemeyle birlikte değişen sıcaklıklara maruz kalır. Soğutma ortamı, transfer sırası ve tekrarlanan döngü, malzeme ve geometri gereksinimlerini etkiler. Bu ayrıntılar, bozulmayı ve destekleyici yapının uzun vadeli durumunu değerlendirirken önemlidir.

Proses için ısıtma aralığını, bekletme süresini, transfer koşullarını ve soğutma yöntemini belirtin. Seçilen alaşımın bu kombinasyona uygun olması gerekir. Evrensel bir çalışma sınırı, farklı yüklerin, atmosferlerin ve soğutma döngülerinin her tepsi üzerindeki etkisini tanımlamaz.

Açıklıklar, drenaj ve parça düzenlemesi

Izgara veya açık çerçeve geometrisi, desteklenen yükün etrafında geçişler sağlar. Bu açıklıkların boyutu ve konumu, iş parçası düzenine ve amaçlanan soğutma işlemine bağlı olmalıdır. Parçaları güvenli bir şekilde destekleyen bir tepsinin ilgili yüzeylere ulaşması için yine de çevredeki işlem koşullarına ihtiyacı vardır.

Sıvı soğutmanın kullanıldığı yerlerde drenaj ve yükün yönü dikkat gerektirir. İş parçalarının veya ek fikstürlerin oluşturduğu kısıtlamaları belirtin. Ürün çizimi bu özellikleri tanımlar; proses mühendisi ısıl işlem ve soğutma gereksinimlerini belirler.

Kullanım ve değiştirme uyumluluğu

Tepsinin nasıl alınacağını, aktarılacağını ve ekipmana nasıl oturtulacağını tanımlayın. Yerleştirme özellikleri, temas rayları veya diğer taşıma arayüzleri onaylı ekipman çizimiyle eşleşmelidir. Yedek tepsi için mevcut parça referansını ve değiştirilebilirliği kontrol eden boyutları ekleyin.

Fotoğraflar düzeni gösterebilir, çizim ise gerekli şekli oluşturur. Kullanılmış bir tepsinin şekli bozulduysa, değiştirme özelliğini oluşturmadan önce orijinal tasarımla karşılaştırın. Bu, servis hasarının yeni bir bileşene taşınmasını önlemeye yardımcı olur.

İnceleme ve satın alma ayrıntıları

Tedarik spesifikasyonu, döküm yüzeylerini gerekli tüm bitmiş arayüzlerden ayırır. Boyut kontrolleri tepsi zarfını, oturma noktalarını ve işlevsel özelliklerin konumunu kapsayabilir. Sipariş için mutabakata varıldığında malzeme kayıtları ve ek incelemeler dahil edilir.

Tekrar satın alma için fikstür revizyonunu yük düzenlemesi ve çalışma döngüsüyle birlikte saklayın. Bu, yedek tepsiye tutarlı bir tasarım temeli sağlar ve süreç veya iş parçası ailesi değiştiğinde yararlı bağlam sağlar.

Teknik spesifikasyona genel bakış

Bileşeninizi EB Castings ile görüşün

Tüm döngü için tepsiyi planlayın. Özel bir söndürme tepsisi teklifini görüşmek üzere yükleme düzeniniz, soğutma işleminiz ve fikstür çiziminiz için EB Castings ile iletişime geçin.

Ürün referans görselleri

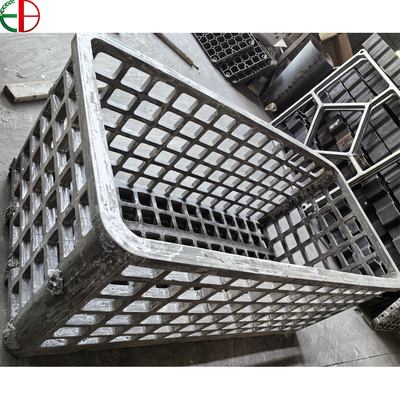

Fotoğraflar bileşen örneklerini göstermektedir. Tedarik edilen geometri, malzeme ve teslimat koşulu, onaylanmış çizim ve sipariş spesifikasyonuna uygundur.
